Все о подъемных столах - Часть 3. Обзор возможностей конкурентов - производителей столов

Особые требования

Сейчас накоплен большой опыт применения подъемных столов на складах различных отраслей (имеется ввиду весь цивилизованный мир). Их часто используют в особых условиях, например во взрывоопасной среде, в помещениях с низкими или высокими температурами, при обработке особо хрупких грузов и др. Подъемное оборудование, эксплуатируемое при таких условиях, должно отвечать определенным требованиям и быть особенно надежным. Подъемные столы часто используют в качестве высокопроизводительных подъемных платформ в полностью автоматизированных производственных конвейерных линиях и линиях сварки с помощью роботов, в качестве штабелеукладчиков при деревообработке и штабелирующих автоматов в комбинации со сложной транспортной техникой, в качестве стандартизированных компонентов грузовых терминалов, а также мобильных подъемных устройств при загрузке-разгрузке транспортных средств, в качестве подъемников и др.

В основном подъемные столы используют с целью сократить долю ручного труда. В настоящее время ведущие изготовители этого оборудования сосредоточили усилия на производстве пяти основных видов изделий:

• серийные подъемные столы грузоподъемностью 0,6...2 т для складов;
• стандартизированные серии грузоподъемностью до 20 т с высотой подъема до 5 м;
• специальные подъемные столы для выполнения особых задач;
• специальные подъемные платформы большой грузоподъемности;
• механизмы для выполнения специальных операций.

Эксперты предприятий-изготовителей обращают особое внимание на конструкцию, статику, гидравлику и электронику оборудования с целью обеспечить продолжительный срок службы оборудования, надежность и постоянную готовность быстро выполнить заказ на поставку. Инженеры в соответствии с последними требованиями рынка постоянно совершенствуют конструкцию подъемных столов.

Специальные устройства

Подъемные столы часто используются, если на складе невозможно или затруднительно полностью или частично автоматизировать погрузочно-разгрузочные операции. Тип и грузоподъемность стола, размеры платформы определяются требованиями. Обычно используют и различные приспособления, которые могут потребоваться при выполнении перегрузочных работ. Платформа подъемного стола обычно покрыта рифленым листом. Иногда на ней дополнительно монтируют рольганги, которые облегчают процедуру обработки грузов на поддонах. Зарубежные производители часто комплектуют столы дополнительным оборудованием, которое позволяет рабочему находиться на подъемной платформе во время перегрузки. Требованиями российского Госгортехнадзора перемещение людей при помощи подъемных столов запрещено!

Одно время на фирме Siemens возникла проблема с укладкой вручную небольших картонных упаковок в большие картонные ящики, расположенные на поддонах. Следовало найти решение, которое избавило бы рабочего от необходимости постоянно наклоняться над верхней кромкой ящика. С просьбой решить проблему обратились к немецкой фирме Cruse. Специалист по решениям в области эргономики превратил устройство наклона решетчатых поддонов, имевшееся в номенклатуре изделий, в устройство для решения поставленной задачи. Так появилась конструкция подъемного стола с наклонной плоскостью загрузки. На такое устройство ящики можно загружать в поднятом и наклоненном на 90° положении, что позволило отказаться от дорогой и сложной электрогидравлики.

На комбинированных складах с системой автоматического управления иногда используют сочетание подъемного стола (для вертикального перемещения) и ленточного конвейера (для перемещения тары в место комплектации). В таких случаях для перемещения тары транспортным оборудованием соединяют участки внешних и внутренних поступлений, а также участки отправки продукции. В этих складских комплексах конвейеры для перемещения поддонов в комбинации с перегрузочной тележкой выполняют функции транспортного обеспечения на участке отправки. Склад тары обслуживается высокопроизводительными штабелерами обеспечивающими загрузку-разгрузку.

Вслед за подъемными столами со шпиндельным приводом появилось аналогичное оборудование с гидроприводом. Преимуществом такой конструкции является линейный характер усилий, прикладываемых для увеличения скорости и подъемной мощности стола. У таких механизмов есть определенные преимущества: большая эффективность и малый износ из-за меньшей величины действующих усилий. Столы пригодны для автоматизированных систем с частым переключением и при многосменном режиме работы.

Подъемный стол с приводом новой конструкции

Сравнивая преимущества гидравлических и шпиндельных подъемных столов с электроприводом, кто-то, возможно, остановит свой выбор на третьем варианте появившемся сравнительно недавно и предусматривающего возможность объединить достоинства первых двух вариантов. Такой подъемный стол создала фирма Buter Hebetechnik GmbH (Германия), он приводится в действие гидроцилиндром. Правда, внутри гидроцилиндра находится шпиндель, который механически фиксирует стол с грузом. Этот гидрошпиндельный подъемный стол имеет такую же гибкость, как и обычная гидравлическая подъемная система. Он может надежно поднимать тяжелые грузы на большую высоту, при этом отличается компактностью и развивает высокую скорость подъема. В отличие от гидравлических подъемных столов новая "гибридная система" точно позиционирует положение стола и очень устойчива. При перегрузках в таких конструкциях отсутствует подпружинивание или вибрация. Новый подъемный стол является недорогой и эффективной альтернативой прежним конструкциям. По сравнению с электрошпиндельным подъемником для нового стола не требуются электрофиксатор с электроприводом и предохранительная гайка, по сравнению с гидравлическими системами можно обойтись без гидрозамков на гидроцилиндре. Размеры стола и мощность привода выбираются индивидуально в соответствии с условиями работы.

Не так давно на рынке подъемных столов появился плоскоременный стол от компании Flexlift из немецкого города Билефельд. В альтернативных конструкциях только одна клиновая роликовая каретка протягивается между кулачковыми направляющими, а в соответствии с патентом фирмы предусмотрено использование сразу двух силовых составляющих для движения подъема. В плоскоременном подъемном столе движение подъема создается четырьмя или шестью плоскими ремнями, которые наматываются на вал с помощью мотор-редуктора со встроенным тормозом. Таким образом, достигается равномерное движение при подъеме-опускании. В середине ножниц расклинивающая роликовая каретка протягивается между клиньями ножниц. Благодаря этому запатентованному механизму подъем осуществляется с минимальной затратой сил. Движение подъема создается за счет разворота плоских ремней на подвижной стороне и намотки ремней на неподвижной стороне подъемного стола.

У плоскоременного подъемного стола есть ряд преимуществ: меньшее усилие подъема, почти отсутствуют изнашиваемые детали, что снижает расходы на техническое обслуживание, все узлы и детали хорошо доступны и легко заменяются. Благодаря комбинации и действию двух сил достигается высокая жесткость конструкции подъемного стола. Использование четырех или шести ремней обеспечивает высокий уровень безопасности. Подъемный стол выпускают как с внутренним расположением привода, так и с внешним, также он может быть оборудован вторым приводом, что повышает его надежность и уменьшает габаритную высоту. Второй привод может использоваться и в качестве запасного для повышения функциональной надежности.

Подъемный стол небольшой грузоподъемности

На складских работах наиболее часто используются подъемные столы ножничного типа с электрогидравлическим приводом грузоподъемностью до 2 т. Небольшая подъемная высота и прочная, требующая минимального ухода конструкция делают его надежным средством подъема и транспортировки во многих случаях. Компактная конструкция предполагает некоторое преимущество и раскрывает дополнительные возможности для интеграции таких столов в роликовые конвейеры и другие виды транспортных устройств. В приводе этих механизмов используется соответствующая действующим нагрузкам пропорциональная гидравлика, обеспечивающая при подъеме и опускании спокойное, без рывков, перемещение. При желании производитель может установить дополнительное оборудование: отдельно стоящий гидроагрегат с напорным фильтром, охлаждение, указатели и сигнализацию уровня жидкости, температуры, степени загрязнения и другую аппаратуру.

Подъемные столы ножничного исполнения действительно отличаются удобством обслуживания. Непосредственный доступ ко всем опорам, надежные шарнирные и съемные узлы крепления гидроцилиндров делают эксплуатацию этих устройств максимально эффективной.

Двойная защита от несчастного случая

Некоторые зарубежные изготовители в последнее время производят подъемные столы с двойной системой защиты от несчастного случая, чтобы повысить надежность своего оборудования и в то же время сделать его более безопасным. Контактная планка Safety-Micro, расположенная ниже ножниц стола, защищает ноги грузчика. Контактная планка по контуру верхней рамы препятствует защемлению частей одежды или тела. В качестве других защитных мероприятий предусмотрена установка аварийного выключателя: при подъеме-опускании, защита при разрыве шланга, возможность опускания платформы только при перекрытии поворотной платформы и бесступенчатая фиксация рольганга, исключающая скатывание груза.

Легче и безопасней

Применение подъемной платформы при разгрузке машин не только значительно облегчает погрузочно-разгрузочные работы - при этом меньше повреждается груз. Подъемная платформа устанавливается в приямке пола помещения, и грузовая машина может подъезжать непосредственно к ней. При этом платформа в значительной мере перекрывает проем ворот, что предохраняет материал от атмосферных осадков. Зазор между подъемной платформой и платформой грузового автомобиля перекрывается откидным мостиком.

Экономичность применения подъемного стола на складе очевидна. Отсутствуют или сведены к минимуму расходы на монтаж, так как некоторые модели не требуют приямка. Обычно стоимость модульной конструкции невысока. Если конструкция опор удачная, то срок ее службы будет максимальным, техническое обслуживание и сервис несложны, а подшипниковые опоры не потребуют ухода. Подъемный стол отличается минимальными размерами, его толщина порой составляет всего 80 мм. Современные подъемные столы можно использовать почти на любых складских операциях. Можно поднимать-опускать груз, наклонять его вправо и влево, поворачивать. Некоторые столы достаточно мобильны при изменении места установки и почти не создают шума при работе.

Roltex Оу

Основное направление деятельности финской фирмы Roltex Оу - производство оборудования для магазинов, промышленных предприятий и автомастерских, а также обустройство погрузочных доков на складах. Компания изготавливает устройства и для тех нестандартных случаев, когда при погрузке требуется компенсировать большую разницу между полом кузова машины и пандусом. В большой номенклатуре устройств компании модели с одинарными шарнирами г/п до 10 000 кг и высотой подъема до 3600 мм, столы с вертикальными шарнирами г/п до 4000 кг с высотой подъема до 5900 мм и столы с параллельными шарнирами г/п 10 000 кг с высотой подъема до 2000 мм (уровень шума гидравлического блока не превышает 70 дБ (А). Модели Roltex-мини - достойная альтернатива конструкциям с вертикальным подъемом - применяют, когда требуется высокий подъем - до б м и низкая габаритная высота (в нижнем положении -100 мм) при небольших размерах рабочей площадки 1400x1600 мм. Все подъемные столы этой марки соответствуют директивам ЕС, имеют сертификат соответствия Госстандарта РФ и не требуют постановки на учет в Госгортехнадзоре. Конструкции имеют богатый выбор дополнительного оборудования и вариантов комплектации для удовлетворения индивидуальных и специфических требований заказчика. Типовые подъемные столы оборудованы для долгой и надежной работы в нормальных условиях. Столы, интенсивно работающие с большими нагрузками в неблагоприятных условиях окружающей среды или непрерывно в три смены, требуют оснащения дополнительными опциями - колесами, хромированными осями и смазочными ниппелями. Модели марки Roltex поставляет на российский рынок ЗАО "Склад-Техника" - дочерняя компания финской фирмы Roltex Oy.

Многофункционаяльная конструкция

Возрастающий спрос на эргономические вспомогательные средства оснащения рабочих мест во всех отраслях промышленности на протяжении нескольких лет был основным стимулом для компании Flexlift Hubgerate (ФРГ), чтобы создать плоские подъемные столы серии FE. Характерными особенностями этих моделей являются Е-образная форма платформы и небольшая строительная высота, которая даже у стола грузоподъемностью 2000 кг составляет всего 80 мм. Благодаря такой конструкции с помощью ручных гидравлических тележек на подъемный стол можно устанавливать поддоны, решетчатые контейнеры и другие носители груза, причем для размещения стола не нужен приямок. Для адаптации стола к различным условиям применения служат пять дополнительных устройств. Они могут быть заказаны как комплект оснастки, взаимозаменяемы и монтируются примерно за 10 мин. Специальный механизм, который можно установить с любой стороны стола, позволяет наклонять на угол до 25е все виды транспортной тары или других носителей груза. Для подъема и установки оборудования в наиболее удобное для работы положение служит поворотная платформа толщиной 30 мм. Технологические возможности устройства расширяют съемные ролики с шинами высотой 28 мм. При необходимости Е-образные вырезы можно закрыть специальной накладкой, и в результате получается подъемный стол обычной конструкции со сплошной платформой.

Гидравлика против физической силы

Ежедневные многократные подъемы и переноска грузов являются наиболее рутинной физической работой, с которой сталкивается человек. Из всех когда-либо придуманных средств облегчения монотонного труда гидравлические устройства имеют особое значение. Гидравлика успешно противостоит физической силе не только в виде таких конструкций, как погрузчик, который поднимает многотонные грузы, но и в таких простых устройствах, как тележка с подъемным столом. С помощью гидронасоса с ножным приводом на нужную высоту без труда поднимают грузы массой до 1000 кг. Бесступенчатое регулирование высоты подъема делает тележку с подъемным столом универсальным транспортным средством, необходимым не только у станка, на столе упаковщика, на складе, но и в универсамах и на перевалочных базах. 0 том, насколько широк спектр таких моделей, свидетельствует, в частности, ассортимент оборудования, который предлагает фирма FTA Fahrzeugtechnik. Эта компания выпускает тележки с подъемным столом грузоподъемностью от 150 до 1000 кг. Высота подъема этого оборудования с ножным или электрическим приводом гидронасоса достигает 1585 мм.

Подъемная платформы грузоподъемностью 30 т

Для загрузки больших транспортных самолетов Gelaxy на базе ВВС США в Рамштайне используется новая подъемная платформа, разработанная компанией S?do Maschinenbau, размером 12x3 м. Это устройство собственной массой 16 т может поднять груз 30 т на высоту 1,7 м. Платформа снабжена тремя рольгангами для облегчения сдвига поддонов. От самопроизвольного сдвига поддоны удерживают тяжелые предохранительные упоры, выдвигаемые с помощью гидропривода. Подъем обеспечивают два электромотора мощностью 12,5 кВт каждый, причем второй мотор был поставлен из соображений надежности и специально по просьбе военных. Он включается сразу же при отказе основного двигателя, что исключает возможность даже незначительного простоя устройства. Управление и контроль работы подъемной платформы осуществляются через компьютер с программным обеспечением, который контролирует все состояния и процессы, фиксирует возможные отклонения и исключает вероятность неправильных действий персонала.

Еще выше, еще длинней!

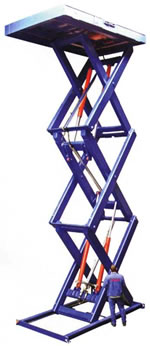

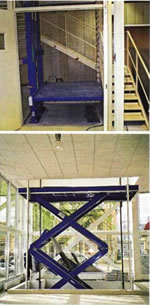

Подъемные столы чаще всего применяют для работы на высоте до 1,8 м, поэтому на больших высотах подъема они практически не конкурируют с другим типом подъемного оборудования - рабочими подъемными платформами. Однако изделие компании August Gruse является исключением из правила, поскольку позволяет поднимать груз массой до б т на высоту почти 10 м. Из-за большой ширины платформа стола разделена на сегменты. В крайнем верхнем положении выдвигаются управляемыми шпиндельными моторами пальцевые фиксаторы, которые при выполнении погрузочно-разгрузочных работ препятствуют смещению платформы вниз. В конструкции ножниц использованы толстостенные трубы, обеспечивающие всей конструкции большую устойчивость за счет увеличения ширины и жесткости опор. По заявлению фирмы-изготовителя, из-за изменений в нормативах на грузовые подъемники такие подъемные столы ножничного типа в дальнейшем будут чаще применяться в качестве подъемного механизма для лифтов.

Интересно, что эта же компания изготовила еще два необычных варианта столов - конструкции 39- и 29-метровой длины, представляющие собой связанные между собой специальными болтовыми соединениями одиночные подъемные столы. Они изготовлены специально для ремонта составов на немецких железных дорогах, а располагаются между железнодорожной платформой и поездом, выдерживая погрузчик массой до 2,5 т. Отдельные столы даже при неравномерно распределенной нагрузке поднимаются-опускаются очень плавно. Каждый из них имеет собственный гидравлический цилиндр, но все вместе они поднимаются специальным совместным агрегатом.

Облегчаем сборку

Фирма, специализирующаяся на изготовлении оборудования для лиц с ограниченными физическими возможностями - ручных колясок и колясок с электроприводом для инвалидов, на отдельных рабочих местах сборки установила подъемные столы серии Maxiмa фирмы Нуmо. Устройства типа ВХХ 10-15 представляют собой подъемные столы со сдвоенными ножницами грузоподъемностью 1000 кг с ходом ножниц 1500 мм. Для обеспечения бесперебойного рабочего процесса, не связанного с затратами больших физических усилий и не использующего дополнительного вспомогательного оборудования, в частности такого, как вилочный погрузчик, оборудование было установлено в приямках пола. Готовые изделия монтируют и проверяют непосредственно на столах. Сборщик при этом может с помощью ручного пульта управления устанавливать изделие на требуемую для выполнения сборочных работ высоту и в удобное для себя положение.

Подвесные дороги и автосервис

Показанная на фото рабочая подъемная платформа фирмы Herkules Hebetechnik позволяет профессионально и с высокой эффективностью осуществлять загрузку подвесных дорог. Силами только одного рабочего на крюках дороги надежно фиксируют даже самые тяжелые детали. Подъемная платформа располагается в приямке под подвесной дорогой заподлицо с полом таким образом, что напольный транспорт, с помощью которого грузы доставляют к столу, может свободно переезжать платформу. Благодаря столу детали плавно подводят непосредственно под грузовые цепи. После навески на крюк подъемная платформа опускается, загруженная подвеска дороги смещается, и после нового подъема платформы под следующий крюк можно продолжать процесс навески деталей. По утверждению фирмы-изготовителя, применение такой подъемной платформы дает увеличение производительности на 50% по сравнению с обычными методами подвешивания грузов с помощью вилочного погрузчика или вручную.

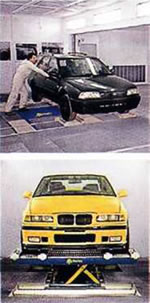

Еще одна разработка этой же фирмы - новый стол для подъема легковых автомашин в окрасочной камере. Автомашина закреплена на тележке, которая перемещается внутри камеры и поднимается вместе с ней с помощью подъемного стола. Это упрощает работу, так как не нужны специальные опорные площадки для подъема. Подъемный стол типа Herkules HLQ приводится в движение пневмо-сильфонным устройством. Стол встроен в решетку пола окрасочной кабины и оснащен откидными рычагами. Автомашина, закрепленная на тележке, просто надвигается на стол и поднимается. После подъема на нужную высоту рычаги фиксируют тележку и предотвращают ее съезд, обеспечивая, таким образом, безопасность работ. При полном опускании стола ролики откидных рычагов снова попадают на направляющие, и автомашина легко сдвигается. Во время нахождения обработанной автомашины в сушильной камере подъемный стол освобождается для выполнения процесса следующей окраски. Когда автомашина находится в поднятом положении, нижняя ее часть лучше видна, более доступна для окраски и легче обрабатывается. Вести работы также легче благодаря тому, что увеличилось свободное пространство вокруг стола. Бесступенчатое регулирование высоты стола позволяет избежать переутомления, связанного с постоянным напряжением, к которому приводит согнутая поза. В целом применение подъемного стола обеспечивает улучшение качества окраски и повышает производительность.

Тележка для длинномеров

Работникам деревообрабатывающей промышленности часто приходится иметь дело с перемещением и подъемом изделий большой длины. Без вспомогательных приспособлений эта работа не только тяжела, но и потенциально вредна для здоровья. Особенно может пострадать позвоночник. Кроме того, для ее выполнения всегда необходимо самое малое два человека. Решить эту проблему взялась компания Logitrans, которая создала сверхдлинную подъемную тележку ножничного типа. Взяв за основу хорошо зарекомендовавшие себя собственные модели с подъемной платформой ножничного типа серий HI и EHL, фирма предложила изделие, которое отвечает самым взыскательным требованиям мебельщиков и столяров. Новую модификацию с вилами длиной 2 м и грузоподъемностью 1000 кг выпускают с шириной вил 680 и 480 мм. В настоящее время тележку производят в двух исполнениях - с ручным приводом двухступенчатого насоса и ручным переключением скорости подъема с нормальной на увеличенную, а также с электрогидравлическим агрегатом мощностью 1,1 кВт и отдельным или встроенным зарядным устройством. Опорные рычаги ножниц новинки по сравнению с "укороченным" аналогом значительно усилены, а потому полностью соответствуют обычным нормам безопасности, принятым в скандинавских странах.

Убираем мусор

Небольшая подъемная платформа типа SHT, разработанная компанией Hywema Hebebunen, служит для перемещения контейнера для мусора с эстакады вниз до уровня дороги и обратно. Мусорные контейнеры в нижнем положении платформы сначала надвигаются на нее своей длинной стороной, а затем в верхнем положении торцовой стороной сдвигаются на эстакаду и в расположенное за ней здание. Грузоподъемность этой модели ножничного типа составляет 1500 кг.

Сделано по спецзаказу

Компания Sax Lift помимо стандартных моделей делает подъемные столы по спецзаказу. Подъемный стол грузоподъемностью 300 кг с поворотной и наклоняющейся платформой был изготовлен по техническому заданию заказчика и используется для сборки распределительных шкафов. Конструкция позволяет наклонять изделия на 85°, в этом положении распределительные шкафы выгружают. Стол сконструирован таким образом, что платформа наклоняется, только если она находится в крайнем верхнем положении и срабатывает конечный выключатель. Поворотная платформа этого исполнения приводится в действие вручную и фиксируется штифтом. Еще одна разработка компании по особым требованиям клиента - стол с платформой размерами 14x3,6 м и высотой подъема до 8,5 м.

Манипулирование с рулонами

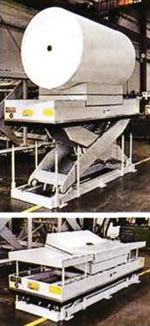

Подъемная платформа ножничного типа для установки и извлечения рулонов разных материалов в безосную намоточную машину изготовлена и смонтирована по месту эксплуатации фирмой Laweco Hebesysteme. С ее помощью предполагается повысить эффективность работы машин глубокой и флексографической печати и обслуживающего персонала. Благодаря низкому расположению платформы процесс установки и извлечения рулонов бумаги или фольги был значительно упрощен. Извлечение рулонов облегчилось еще и потому, что приемная призма, на которую помещают рулон, способна наклоняться. Рулон, прошедший печатную машину, осторожно и без повреждения материала скатывается к следующему рабочему месту. Приемная призма для рулона перед печатной машиной снабжена плавающей опорой для выравнивания возможного смещения рулона относительно центральной оси машины. Таким образом, боковые дорны (оправки) всегда захватывают рулон в правильном положении. Благодаря принудительной механической синхронизации при опускании захват рулона автоматически децентрируется.

В силу необходимости выполнения разных требований по перевозке и хранению стальных и алюминиевых рулонов их транспортировка осуществляется частично в горизонтальном, а частично в вертикальном положении. Для упаковки или дальнейшей переработки рулоны надо перекантовать в нужное положение. Для решения этой задачи фирма Trepel из Висбадена, известная как один из крупнейших в мире изготовителей мобильных подъемных платформ для разгрузки грузового авиатранспорта, выпустила серию устройств для опрокидывания рулонов. Они рассчитаны на нагрузку до 100 т. Наряду с устройствами опрокидывания фирма предлагает и другое оборудование, которое делает манипулирование с рулонами более безопасным и экономичным, например тележки с подъемной платформой, опоры под рулоны, устройства вращения и разворота. Выигрыш от использования этой техники заключается в увеличении производительности оборудования, образующего технологическую линию.

Помощь при комплектации заказов

Для обеспечения современных требований эргономики на рабочих местах комплектации можно применять стационарные гидравлические подъемные столы, аналогичные тем, которые выпускает фирма WTT Fardertechnick. Нагруженные продукцией поддоны с помощью ручной гидравлической тележки устанавливают на рольганг, между роликовыми шинами которого находится подъемный стол - он-то и поднимает нагруженный поддон. Упаковки с продукцией комплектовщик снимает в удобном для работы положении, а затем их перекладывают в нужное место, например на конвейер, для дальнейшей транспортировки. Как только этот процесс закончен, подъемный стол опускается и поддон покидает рабочую зону с помощью рольганга или ручной гидравлической тележки. Одновременно можно подавать новый загруженный поддон.

Вспомогательное средство для погрузки-разгрузки

Фирма HTW-Hebetechnik с января этого года изготавливает мобильные платформы, с помощью которых могут загружать-разгружать автомашины или небольшое транспортное оборудование с любой высотой расположения груза. Подъемная платформа устанавливается на нужную высоту автоматически. Возможен выбор размера платформы в диапазоне от 2000x1500 до 2400x1900 мм. Грузоподъемность - от 500 до 3000 кг. Модели поставляют как в модификации из обычной стали с лакокрасочным или гальваническим покрытием, так и в исполнении из нержавеющей стали, что необходимо для использования, например, в пищевой промышленности.

Григорьева Елена Юрьевна.
Продолжение следует...
